Сетевой блок питания трансивера - своими руками!


С.Макаркин, RX3AKT

Приобретение дорогого импортного трансивера, как правило, сопряжено со значительными материальными затратами. Часто средств на покупку блока питания совсем нс остается. И тут перед счастливым радиолюбителем встает проблема самостоятельного изготовления питающего устройства. Каким же требованиям оно должно удовлетворять?

В первую очередь, наряду с необходимой мощностью самодельный блок питания должен иметь хорошую надежность, чтобы вероятность повреждения подключенного приемопередатчика была минимальной. Надежность, как известно, зависит от совокупной надежности всех элементов конструкции и их функциональной важности. В сетевом блоке питания важнейшую роль играет узел стабилизатора напряжения. В этой статье приведено описание самодельного сетевого устройства питания, главной "изюминкой" которого и есть схема стабилизатора. Блок работает без замечаний уже около полугода совместно с трансивером KENWOOD TS-570D. Недавно во время летней жары он прошел дополнительные испытания, работая около суток на эквивалент нагрузки при номинальном токе.

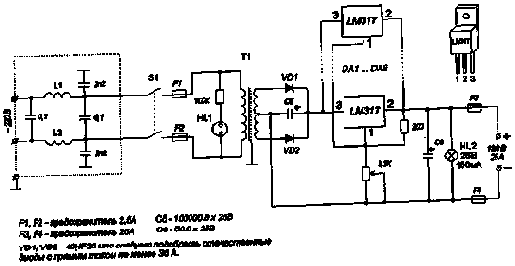

Параметры блока питания:

Выходное напряжение - 13,8 В (регулируется)

Номинальный ток нагрузки - 25 А

Ток защиты от короткого замыкания - 27 А

Просадка выходного напряжения при номинальном токе нагрузки - не более 0,5 В

Габариты - 130 х 140 х 350 мм

Не менее важной проблемой, чем выбор схемы стабилизатора, является расчет и изготовление силового трансформатора. Эта задача почти всегда связана с массой трудностей - надо доставать нужное по размеру железо, провода необходимого сечения и, главное, произвести трудоемкую намотку. Все эти моменты вызывают у радиолюбителей глухое отвращение к самостоятельному изготовлению трансформатора и желание достать уже готовый. Что, в свою очередь, отодвигает момент выхода в эфир на новеньком трансивере в "долгий ящик".

На самом деле, самодельный трансформатор - не такая уж трудная вещь. Глаза боятся, руки делают! Из своего опыта в качестве сердечника я предпочитаю использовать Ш-образные пластины. Несмотря на то, что необходимые габариты трансформатора при этом несколько больше, чем с торроидальным сердечником, технологические удобства берут верх.

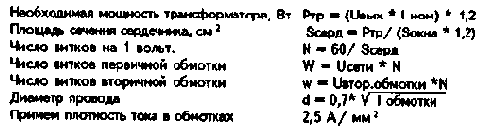

В первую очередь необходимо оценить пригодность имеющегося сердечника или прикинуть, какой искать. Затем рассчитать диаметры провода и число витков обмоток и, наконец, правильно оценить полученные результаты. Заглянув в старый справочник, можно найти там следующие приблизительные формулы:
