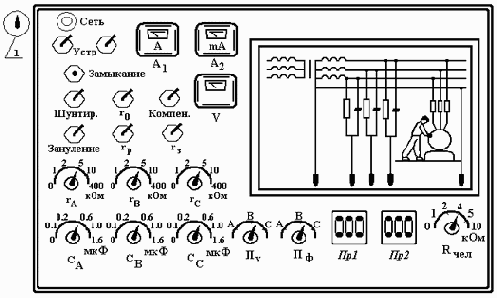

Исследование электробезопасности трехфазных электрических сетей напряжением до 1000В


1.3.4. Включение на напряжение шага




Ток, проходящий через человека, как и в предыдущем случае, зависит от тока замыкания на землю:

.

Напряжение между двумя точками цепи тока, находящимися на расстоянии шага, на которых одновременно стоит человек, называется шаговым напряжением или напряжением шага.

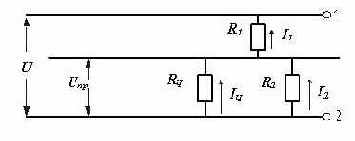

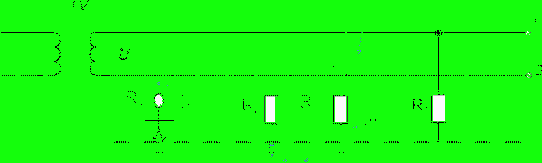

Включение человека в цепь тока между фазным проводом и землей или прикосновение к корпусу электроустановки, оказавшемуся под напряжением, является несколько менее опасным. Опасность поражения определяется величинами напряжения сети и последовательно включенных сопротивлений тела человека, обуви, пола, изоляции токоведущих частей относительно земли.

Средние значения сопротивлений различных материалов указаны в табл. 1.3.1 и 1.3.2



Таблица 1.3.1

Электрические сопротивления различных материалов в зависимости от приложенного напряжения

Материал подошвы

До 65 В

127 В

220 В

Свыше 220 В

Сухие помещения

Кожа

200

150

100

50

Кожимит

150

100

50

25

Резина

500

500

500

500

 Сырые и влажные помещения

Кожа

1,6

0,8

0,5

0,2

Кожимит

2,0

1,0

0,7

0,5

Резина

2,0

1,8

1,5

1,0





  Таблица 13.2

Электрическое сопротивление пола из разных материалов в зависимости от состояния

Материал пола

Сухой

Влажный

Мокрый

Асфальт

2000

10

0,8

Бетон

2000

0,9

0,1

Дерево

30

3,0

0,3

Земля

20

0,8

0,3

Кирпич

10

1,5

0,8

Линолеум

1500

50

4,0

Метлахская плитка

25

2,0

0,3

Металл

0,01

0

0







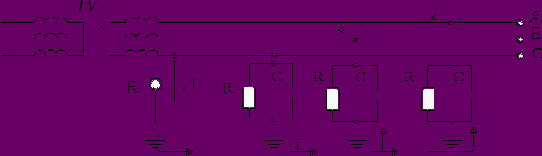

1.4 Опасность поражения электрическим током в электрических сетях системы заземления IT (изолированных от земли)



Анализ опасности поражения человека электрическим током в любой электрической сети предусматривает:

    - определение вида электрической сети;

    - определение электрической цепи поражающего тока;

    - вывод зависимости значения поражающего тока от других факторов электрической цепи;
