ДОРАБОТКА БЛОКА ПИТАНИЯ AT




ДОРАБОТКА БЛОКА ПИТАНИЯ AT


ДОРАБОТКА БЛОКА ПИТАНИЯ AT

В. ПОРТУНОВ, г. Брянск

    Как известно, вентилятор в блоках питания компьютеров формата AT вращается с неизменной частотой независимо от температуры корпусов высоковольтных транзисторов. Однако блок питания не всегда отдает в нагрузку максимальную мощность. Пик потребляемой мощности приходится на момент включения компьютера, а следующие максимумы — на время интенсивного дискового обмена. Если же учесть еще и тот факт, что мощность блока питания обычно выбирается с запасом даже для максимума энергопотребления, нетрудно придти к выводу, что большую часть времени он недогружен и принудительное охлаждение теплоотвода высоковольтных транзисторов чрезмерно. Иными словами, вентилятор впустую перекачивает кубометры воздуха, создавая при этом довольно сильный шум и засасывая пыль внутрь корпуса.

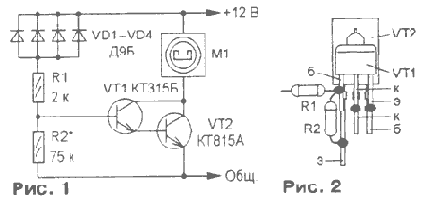

    Уменьшить износ вентилятора и снизить общий уровень шума, создаваемого компьютером, можно, применив автоматический регулятор частоты вращения вентилятора, схема которого показана на рис. 1.

Датчиком температуры служат германиевые диоды VD1—VD4, включенные в обратном направлении в цепь базы составного транзистора VT1 VT2. Выбор в качестве датчика диодов обусловлен тем, что зависимость обратного тока от температуры имеет более выраженный характер, чем аналогичная зависимость сопротивления терморезисторов. Кроме того, стеклянный корпус указанных диодов позволяет обойтись без каких-либо диэлектрических прокладок при установке на теплоотводе транзисторов блока питания.
    Резистор R1 исключает возможность выхода из строя транзисторов VT1, VT2 в случае теплового пробоя диодов (например, при заклинивании электродвигателя вентилятора). Его сопротивление выбирают, исходя из предельно допустимого значения тока базы VT1. Резистор R2 определяет порог срабатывания регулятора.
    Следует отметить, что число диодов датчика температуры зависит от статического коэффициента передачи тока составного транзистора VT1VT2. Если при указанном на схеме сопротивлении резистора R2, комнатной температуре и включенном питании крыльчатка вентилятора
