Блок питания для домашней лаборатории на LM723




Электронные устройства на микросхеме LM723,



Электронные устройства на микросхеме LM723, в основном, отображались на страницах зарубежной печати. На страницах российских журналов электронные устройства на данной микросхеме не печатались. Можно предположить, что данная микросхема не пользовалась (в то время) у советских радиолюбителей спросом, потому, что выпуск ее был только за рубежом. Многие сайты Интернета предоставляют информацию, что, якобы, у LM723 есть аналоги. Многие радиолюбители утверждали о том, что данная микросхема аналог российской КР142ЕН1А-Г (I). Многие утверждают, что аналог LM723 – это КР142ЕН14. Посмотреть данные по КР142ЕН14 можно в (III). Я считаю, что аналог – это устройство или микросхема один в один схожи, по всем параметрам и графическим изображениям, с оригиналом. Микросхема LM723 на данный момент российского аналога не имеет. Микросхема выпускается компанией SGS-THOMSON Microelectronics.

Рис.1


Микросхема выпускается в пластмассовом, керамическом и круглом (металл) корпусах. Рис.1

Более подробную информацию о LM723 можно посмотреть в Интернете (II).

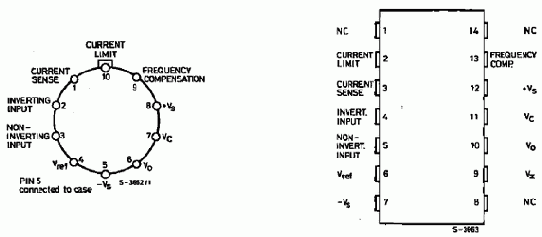

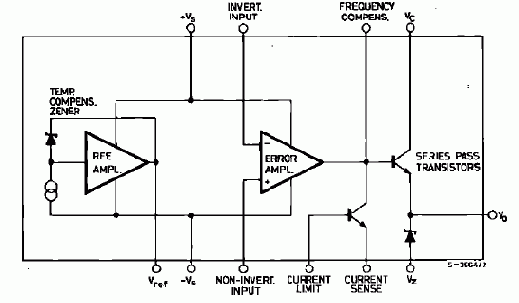

Блок схема LM723 и обозначение ножек (в зависимости от корпуса) представлены на рис.2 и рис.3.


Рис.2
Рис.3


     Из таблицы можно увидеть какому корпусу соответствует определенный индекс микросхемы.

Технические характеристики микросхемы следующие:

- Максимальное входное напряжение ..........................40 В. - Выходное напряжение ................................. 2 – 37 В. - Ток микросхемы ........................................ 150 МА. - При работе с внешним транзистором, ток может достигать ... 10А.

Более полные данные можно посмотреть в (II).

В настоящее время микросхема стала доступна не только российским радиолюбителям, но и радиолюбителям ближнего зарубежья, тем более, что цена данной микросхемы не велика.

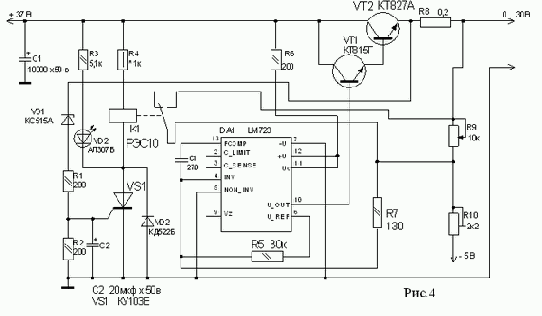

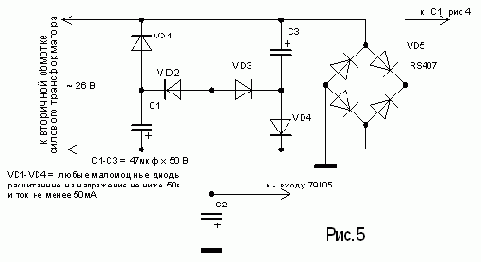

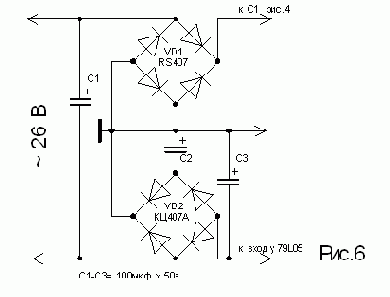

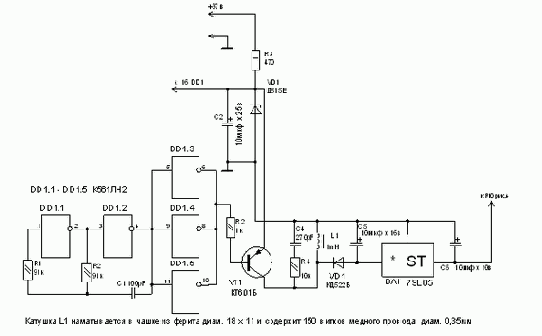

В настоящее время мной был разработан блок питания для домашней лаборатории на LM723 c характеристиками:

- Входное напряжение ...................................... 37 В. - Выходное напряжение ................................. 0 – 30 В. - Ток нагрузки ......................................... 3 – 5 А.
