К1107ПВ2 - Быстродействующий 8-разрядный АЦП параллельного типа




Задержка цифрового выхода tDO не


Задержка цифрового выхода tDO не превышает 50 нс. Это дает возможность передним фронтом очередного тактового импульса производить следующую выборку, т.е. в момент, когда на выходе получается результат n-й выборки на входе производится n+2 выборка, а результат n+1 выборки хранится в промежуточной ступени. Кодирование входного сигнала приводится в таблице:
Ступенька
характеристики
преобразования
Напряжение
на входе, В
Прямой
двоичный код
УВК1-"1", УВК2-"1"
Обратный
двоичный код
УВК1-"0", УВК2-"0"
Прямой
дополнит. код
УВК1-"1", УВК2-"0"
Обратный
дополнит. код
УВК1-"0", УВК2-"1"
000 0,0000 00000000 11111111 10000000 01111111
001 -0,0078 00000001 11111110 10000001 01111110
002 -0,0156 00000010 11111101 10000010 01111101
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
127 -0,9961 01111111 10000000 11111111 00000000
128 -1,0039 10000000 01111111 00000000 11111111
129 -1,0117 10000001 01111110 00000001 10000000
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
254 -1,9922 11111110 00000001 01111110 10000001
255 -2,0000 11111111 00000000 01111111 100000000
Содержит 15623 интегральных элементов. Корпус типа 2136.64-1, масса не более 22 г.

Корпус К1107ПВ2

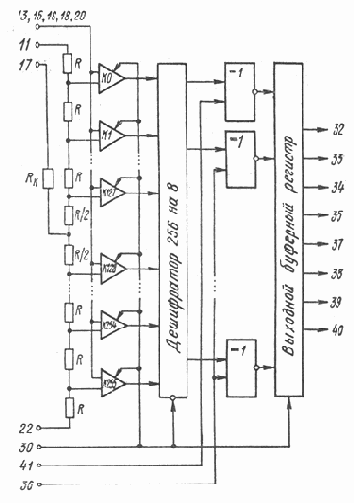

Функциональная схема

Назначение выводов:
1...10 - свободные;
11 - опорное напряжение Uоп1;
13,15,16,18,20 - входы (аналоговый сигнал);
14,19 - общий (аналоговая земля);
17 - вывод корректировки нелинейности;
22 - опорное напряжение Uоп2;
28,43 - напряжение питания Uп1;
29,42 - общий (цифровая земля);
30 - тактовый сигнал;
32 - вход 8 (младший разряд);
33 - выход 7;
34 - выход 6;
35 - выход 5;
36 - управление выходным кодом, вход 2 (УКВ2);
37 - выход 4;
38 - выход 3;
39 - выход 2;
40 - выход 1 (старший разряд);
41 - управление выходным кодом, вход 1 (УКВ1);
47...50 - напряжение питания -Uп2;
12,21,23...27,31,44...46,51...64 - свободные.
Электрические параметры

1 Номинальное напряжение питания
    Uп1
    Uп2

5 В
5 %
-6 В
3 %
2 Выходное напряжение низкого уровня не более 0,4 В
3 Выходное напряжение высокого уровня не менее 2,4 В
4 Ток потребления
    от источника питания Uп1
    от источника питания Uп2

не более 35 мА
не более |-450| мА
5 Напряжение смещения нуля на входе -0,1...0,1 В
6 Абсолютная погрешность преобразования в конечной точке шкалы -0,1...0,1 В
7 Ток потребления от источника опорного напряжения не более 35 мА
8 Входной ток высокого уровня не более 75 мкА
9 Входной ток низкого уровня не более |-2| мА
10 Входной ток смещения нуля не более 500 мкА
11 Нелинейность -0,1...0,1 МЗР
12 Дифференциальная нелинейность -0,1...0,1 МЗР
13 Время преобразования не более 100 нс
<
