Междугородного кода с ограничением количества цифр номера
Еще один способ запрета междугородной связи заключается в ограничении количества набираемых цифр номера. Практика показывает, что в большинстве случаев максимальное количество цифр номера внутригородской связи не превышает восьми (5-7 значный номер плюс одна цифра ведомственной АТС, чаще всего "9"). Тогда, выход на междугородную связь подразумевает следующую
последовательность набора: "8" + код города (минимум три цифры) + номер вызываемого абонента (минимум пять цифр), что в сумме составляет девять цифр и более. Таким образом, если ограничить номер восемью цифрами, можно застраховать себя от дорогостоящих междугородных и тем более международных разговоров.

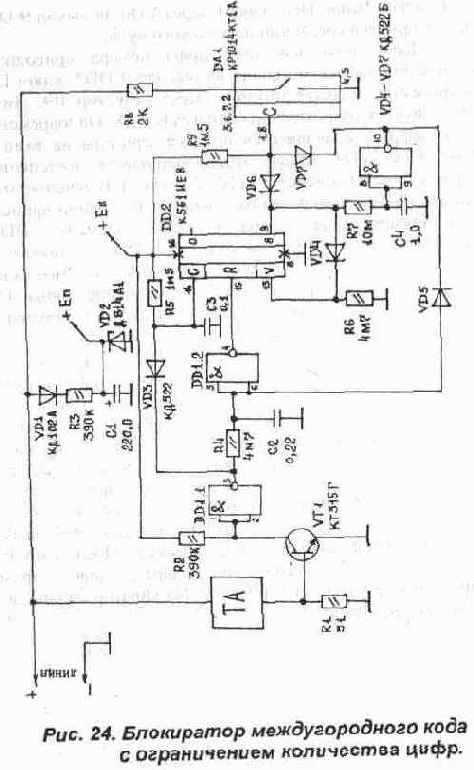

На Рис. 24 приведена принципиальная схема блокиратора с ограничением количества цифр номера.
В состав схемы входят:
• датчик тока—R1,VT1;
• фильтр вызова АТС—R4,C2,DD1.2;
• счетчик — DD2;
• ограничитель времени запрета — R7, С4, DD1.3;
• цепь формирования импульсов счета — VD3, R5,C3;
• ключ—DA1;
• нагрузочное сопротивление — R8;
• цепь питания — VD1, R3, С1, VD2.
Принцип работы схемы заключается в следующем.
В исходном состоянии: счетчик DD2 обнулен, на выходе 3 DD1.1 - "ноль", на выходе 4 DD1.2 - "единица", ключ DA1 закрыт, линия свободна.
При снятии трубки на телефонном аппарате через время, задаваемое R4, С2, счетчик DD2 подготавливается к счету (появляется "ноль" на выходе 4 DD1.2).
При наборе номера на аппарате датчик тока R1 через VT1 синхронно с импульсами набора номера переключает элемент DD 1.1. Сформированные таким образом импульсы поступают на вход 14 DD2. Цепочка R5, СЗ расчитана таким образом, чтобы время заряда СЗ было много больше, чем время разряда СЗ через VD3, поэтому счетчик DD2 осуществляет счет не конкретных импульсов, а группы импульсов, то есть количества цифр набираемого номера.
Изначально, ключ DA1 заперт через VD6 на выход 9 DD2, находящийся в состоянии логического нуля.
После того, как счет цифр номера приводит к появлению высокого уровня на выходе 9 DD2, ключ DA1 открывается плюсом питания через резистор R9. Линия шунтируется сопротивлением нагрузки R8. Одновременно, счет цифр останавливается подачей единицы на вход 13 DD2 через VD4. Кроме этого, начинается постепенный заряд емкости С4 через R7 (10-12 секунд). В течение этого времени набор номера невозможен. По истечении времени, необходимого для зарядки С4, элемент DD1.3 переключается, и на выходе 10 DD1.3 появляется логический "ноль", который практически мгновенно обнуляет блокиратор (диод VD7 - отключение ключа DA1, диод VD5 - обнуление счетчика). После этого блокиратор опять находится в режиме ожидания.
Защитный эффект достигается тем, что на всех междугородных АТС, ввиду их большой загрузки, сокращено время ожидания каждой цифры номера. Если при наборе междугородного кода возникнет пауза между цифрами более 8-10 секунд, АТС дает отбой в линию. Кроме этого, при самовольном подключении абонент может не прекратить дальнейший набор номера (он не знает, что линия зашунтирована), и, соответственно, девятая и последующие цифры номера набираются впустую, так как АТС их не воспринимает. После того, как трубка была положена на аппарат, через время, определяемое опять же R4, С2, блокиратор вернется в исходное состояние.
Для этой схемы характерно, что она допускает большой разброс временных параметров: например, время подготовки счетчика, определяемое R4, С2 (т.н. фильтр вызова АТС) можно смело сократить вдвое. В результате, посылка вызова АТС может быть обработана счетчиком DD2, но будут обрабатываться не импульсы 25 Гц, а группы, т.е. огибающая сигнала вызова. Счетчик каждый раз будет переключаться на одно состояние вниз, а потом (в паузах) обнуляться. Кроме этого, время запрета, определяемое R7, С4, можно смело увеличить в несколько раз, что еще больше затруднит самовольный выход на межгород. При эксплуатации такого блокиратора те абоненты, которые будут использовать обычные внутригородские номера, должны делать обязательную 2-4 секундную паузу между наборами различных номеров, чтобы исключить возможность включения запрета. 4.8. Схема кодированного доступа к линии через одну цифру Для ограничения доступа посторонних лиц к телефонному аппарату, а также для защиты радиотелефонов применяют устройства дополнительного кодирования. В простейшем случае набор кода производится вручную на диске (тастатуре) телефонного аппарата. На Рис. 25 приведена схема кодирования доступа к линии, где в качестве кода используется одна цифра. Несмотря на простоту, эффективность применения схемы может быть достаточно велика.

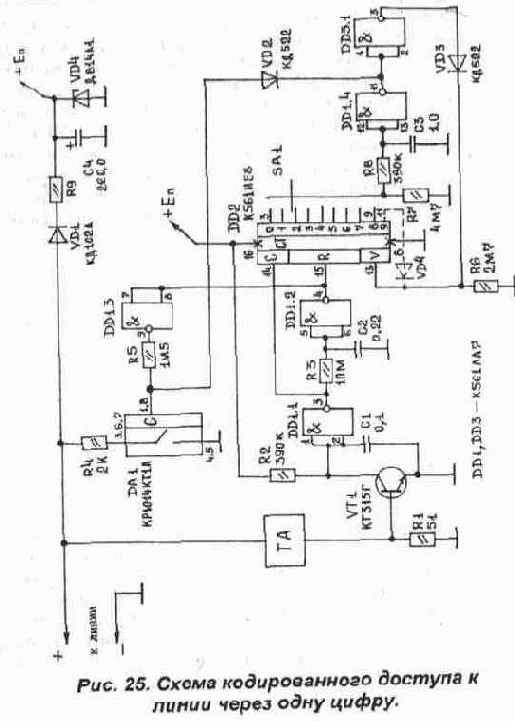

В состав схемы входят: • датчик тока R1,VT1; • узел подготовки счета - DD1.1, R3, С2, DD1.2; • счетчик — DD2; • узел включения запрета набора номера DD1.3.R5; • ключ DA1; • нагрузочное сопротивление — R4; • узел отключения запрета — R7, R8, СЗ, DD1.4, DD3.1.VD2; • цепь питания микросхем — VD 1, R9, С4, VD4. Алгоритм работы схемы следующий. После снятия трубки с аппарата (ТА) счетчик DD2 подготавливается к счету (через время ~ 1,5-2 с на выходе 4 DD1.2 появляется логический "ноль"). Одновременно, через элемент DD1.3 включается ключ DA1, тем самым шунтируя линию нагрузочным сопротивлением R4. Реальный набор номера невозможен. Но, благодаря наличию датчика тока Rl, VT1, возможен прием одной цифры кода. Цифра устанавливается переключателем SA1. Импульсы кодовой цифры поступают с выхода 3 DD1.1 на счетный вход 14 DD2. Если код принят правильно, элемент DD1.4 переключается, закорачивая через диод VD2 управляющий вход DA1. Линия свободна для дальнейшего набора номера. Элемент DD3.1 фиксирует состояние счетчика DD2 при правильном наборе кода. Если код принят неправильно, микросхема DD2 считает по кругу до тех пор, пока случайно не попадает на необходимый выход счетчика. Таким образом, при незнании кода невозможно набрать полный номер абонента. Если модернизировать схему установив дополнительный диод VD4, подключив его к выходу 11 (9) DD2, а цифру кода ограничить от 1 до 8, набор номера становится вообще невозможен, потому что, как только счет DD2 доходит до девятой позиции (выход 11), микросхема DD2 останавливает счет и ключ DA1 остается включенным в течение всего времени попытки набора номера. Необходимо отметить, что импульсы набора кода никак не влияют на состояние АТС, ее аппаратура их не воспринимает, так как линия шунтируется R4. При приеме вызова с АТС цепочка R3, С2 не позволяет переключить элемент DD1.2 и включить шунтирование линии ( а также счет микросхемой DD2). Переход устройства в первоначальное состояние (режим охраны) происходит через 1,5-2 секунды после того, как трубка ТА была положена на аппарат. Приведенное выше устройство легко встроить в телефонный аппарат или в стационарный блок радиотелефона. 4.9. Устройство кодирования линии импульсным двухзначным кодом Если прием импульсного кода производится с помощью датчика тока, включенного последовательно с телефонным аппаратом, то такое устройство не позволяет осуществить защиту линии при параллельном подключении пиратского аппарата. В самом деле, когда трубка основного ТА положена на аппарат, импульсы набора номера не воспринимаются последовательным датчиком тока. Для устранения этого недостатка требуется введение в схему датчика напряжения линии. На Рис. 26 приведена схема устройства кодирования линии импульсным двухзначным кодом, которая подключается параллельно защищаемому ТА.
Таблица 2. Список деталей схемы устройства кодированного доступа к линии импульсным двухзначным кодом.
| Элемент схемы | Номинал | Элемент схемы | Номинал |
| DA1 | 1014КТ1А | R9 | 1М |
| DD1.DD2 | К561ЛА7 | R10 | 1,5М |
| DD3 | К561ИЕ8 | R11 | 560К |
| VD1-VD4.VD5-VD6 | КД102А | R12 | 390К |
| VD7.VD10 | Д814А1 | R13 | 10М |
| VD8,VD9,VD11-VD17 | КД522Б | R14 | 390К |
| R1 | 2К | С1 | 1,ОмКф |
| R2 | 4.7М | С2 | 1000пФ |
| R3 | 1,5М | СЗ | 220,0 мкФ |
| R4 | ЮМ | С4 | 1,0 мкФ |
| R5 | 1М | С5 | 10,0 мкФ |
| R6 | ЮМ | С6 | 1,0 мкФ |
| R7 | 390К | С7 | 1,0 мкФ |
| R8 | 5,6М | VT1 | КТ315Г |
В данной схеме вводится дополнительный элемент кодирования — алгоритм набора кода. Устройство реализует следующий алгоритм набора кода: • снятие трубки ТА (слышен ответ станции 425 Гц); • пауза 2-3 секунды (подготовка узла приема кода); • набор двухзначного кода на диске (тастатуре) телефона без пауз между цифрами кода; • кратковременный сброс линии (кратковременно нажать на рычажный переключатель ТА, дождаться появления вновь сигнала ответа станции 425 Гц); • набор номера абонента и установление связи. Как видно из алгоритма, импульсы кода формируются непосредственно на линейных проводах линии, то есть они воспринимаются аппаратурой АТС как набор первых двух цифр обычного номера. Таким образом, при неправильном наборе кода либо невыполнении алгоритма набора устройство осуществляет запрет дальнейшего набора номера (начиная с 3-4 цифры). Следует отметить, что встречаются АТС, для которых набор конкретной цифры (например, "5") немедленно вызывает отбой линии, но это не мешает формированию и приему импульсов кода (их амплитуда по-прежнему составляет 60 В). В состав схемы импульсного кодирования входят: • диодный мост униполярного включения — VD1-VD4; • датчик напряжения — VD5, R6, VD7, R5, С2, DD1.1; • узел подготовки счета — VD9, R8, R9, С4, DD1.2; • счетчик—DD3; • узел приема первой цифры кода — SA2, VD 13, R13, R14, С7, DD2.3, DD2.4, VD15; • узел приема второй цифры кода — SA2, R12, C6,DD2.1,DD2.2,VD14; • схема временного включения запрета — R2, C1,DD1.3,R3; • схема включения запрета по сумме цифр номера—R11,VT1,VD12, VD17; • ключ запрета — DA 1; • нагрузочное сопротивление — R1; • схема принудительного отключения запрета — VD8,R4,C5,DD1.4,VD11; • цепь питания микросхем — VD6, R7, СЗ. VD 10. Принцип действия схемы заключается в следующем. Подготовка к приему кода и временное включение запрета набора номера В соответствии с алгоритмом, после снятия трубки на телефонном аппарате происходит подготовка к запуску счетчика DD3 (заряд С4 через VD9, R9, R8). Через 2-3 секунды (пауза по алгоритму) на входе 15 DD3 появляется логический "ноль", и микросхема DD3 готова к приему импульсов кода. До начала счета высокий уровень с выходя 3 DD3 поддерживает емкость С1 в заряженном состоянии через R2, соответственно, ключ DA1 разомкнут (запрет выключен). После того как набрана первая цифра кода (или обычного номера), на выходе 3 DD3 появляется "ноль" и емкость С1 начинает разряжаться через R2. Время разряда, а значит и переключения элемента DD1.3 составляет около 5 секунд, поэтому обе цифры кода должны быть набраны быстро, без пауз между цифрами. Если код набран неверно или набирался обычный телефонный номер, то через 5 секунд после начала набора первой цифры сработает ключ DA1, зашунтировав линию нагрузочным сопротивлением R1 (включается запрет дальнейшего набора номера). Прием кода Прием первой цифры кода осуществляется через переключатель SA2, а второй — через SA1. Схема подключения выводов приведена в таблице 3. Заметим, что вторая цифра отсчитывается от первой по кольцу счетчика DD3. В исходном состоянии диод VD15 закорачивает емкость С6 на "ноль" на выходе 3 DD2.4, поэтому узел приема второй цифры не может сработать раньше первого. При правильном приеме первой цифры на выходе 3 DD2.4 появляется "единица", а значит, цепь R12, С6 готова к приему второй цифры. Одновременно, через диод VD17 запирается база транзистора VT1, который используется в цепи включения запрета по сумме цифр номера. Если вторая цифра также набрана верно, то на выходе 4 DD2.2 появляется "единица", которая: • через VD 16 останавливает счет DD3; • через VD 14 фиксирует состояние узла приема первой цифры (емкость С7); • через диод VD12 отключает ключ запрета DA1. Таким образом, после правильного выполнения алгоритма включения, а также набора двух цифр кода. ключ запрета DA1 принудительно блокируется. Линия свободна и, если выполнить кратковременный сброс линии. можно набирать любой номер для установления связи. Таблица 3. Зависимость кода от схемы подключения выводов.
| Вывод микросхемы DD3 | Код | |
| Переключатель SA2 | Переключатель SA1 | |
| Первая цифра кода | Вторая цифра кода | |
| 1 | 2 | 56 |
| 1 | 4 | 57 |
| 1 | 7 | 58 |
| 1 | 10 | 59 |
| 5 | 2 | 65 |
| 5 | 4 | 66 |
| 5 | 7 | 67 |
| 5 | 10 | 68 |
| 6 | 2 | 74 |
| 6 | 4 | 75 |
| 6 | 7 | 76 |
| 6 | 10 | 77 |
| 9 | 2 | 83 |
| 9 | 4 | 84 |
| 9 | 7 | 85 |
| 9 | 10 | 86 |
Включение запрета по сумме цифр номера Время включения запрета в 5 секунд выбрано из практических соображений для устойчивого приема кода. Но существующие кнопочные телефонные аппараты позволяют достаточно быстро набрать номер (быстрее 5-7 секунд), поэтому для повышения эффективности применения устройства кодирования в схему встроена цепочка R11, VT1, которая включает запрет набора номера, когда сумма цифр превышает 9 (девять). В этом случае открывается транзистор VT1 (через R11 с выхода 11 DD3) и принудительно переключает элемент DD1.3, включая, тем самым, ключ запрета DA1. Естественно, что цепь R] 1, VT1 не действует, когда правильно набрана первая цифра кода, так как база VT1 закорочена диодом VD17 на выход DD2.3. Отключение запрета набора номера После появления высокого уровня на выходе DD1.3 начинается заряд емкости С5 через R4. Время заряда выбрано достаточно большим (около 2-х минут), после его окончания происходит быстрое обнуление счетчика DD3 и вся схема приходит в исходное состояние готовности к приему кода. В случае, когда код был принят верно, схема приходит в исходное состояние после того, как трубка телефонного аппарата была положена на время более 3-4 секунд (определяется временем разряда С4 через R8). Если включить параллельно шунтирующему сопротивлению светодиод, то полученная светодиодная индикация состояния ключа запрета DA1 поможет освоить алгоритм набора кода. В этом случае порядок проверки работоспособности устройства будет следующим: • подключить устройство к линии двумя проводами без учета полярности, разводку производить непосредственно в телефонной розетке; • при первом включении прибора возможно кратковременное (на 6-10 секунд) срабатывание системы запрета (светодиод горит); • после снятия трубки и паузы до 3-х секунд набирается двухзначныи код (светодиод в этом режиме не горит); • производится кратковременный сброс линии и ожидание сигнала ответа станции 425 Гц; • если светодиод не загорается, значит код принят верно и можно набирать необходимый номер для установления связи; • для проверки работоспособности системы запрета набора номера необходимо набрать любой номер без предварительного набора кода; запрет набора номера происходит одновременно с зажиганием светодиода (либо через 5 секунд после начала набора, либо после 2-х - 4-х цифр номера, что однозначно не позволяет набрать полный номер и установить связь). Устройство защиты линии, работающее по описанному выше алгоритму, рекомендуется для применения совместно с радиотелефоном или обычным аппаратом, когда необходима простая кодовая защита от всех видов подключений. Данное устройство может быть установлено и на выходных клеммах АТС, тогда оно препятствует нелегальному использованию линии даже при разрыве шлейфа АТС-абонент. 4.10. Прием двухзначного кода в DTMF-форме Когда телефонная линия позволяет осуществить набор номера в частотной форме (ЧНН или DTMF код), устройство защиты также может быть выполнено в виде DTMF-приемника. Наиболее просто эта задача решается с помощью специализированной микросхемы 1008ВЖ18. На Рис. 27 приведена принципиальная схема блокиратора частотного набора номера с двухзначным DTMF кодом. В состав схемы входят: • датчик напряжения линии — VD 1, R1, VD3, R2,DD1.1; • узел подготовки приема кода — VD5, R4, R5, C2,DD1.2,DD1.3,DA1; • DTMF-приемники с дешифратором — DD2, DD3; • узел приема первой цифры — SA2, R14, R15, VD9, С6, DD4.5; • узел приема второй цифры — SA1, VD8, R13, С5, DD4.3, DD4.4; • узел временного включения запрета частотного набора — R11, С8, DD4.1, DD4.2, R12; • ключ запрета — DA2; • шунтирующая емкость — С7; • цепь питания узла подготовки приема кода — VD2,R3,C1,VD4; • элемент питания (9В) DTMF-приемника и декодера. Принцип работы схемы заключается в следующем. Подготовка к приему кода В исходном состоянии ключ DA1 разомкнут, и все микросхемы DTMF-приемника и декодера отключены от элемента питания 9 В по минусовой цепи. При снятии трубки на аппарате ТА через время -1-1,5 секунды ключ DA1 включается "единицей" с выхода 10 DD1.2. DTMF-приемник DD2 готов к приему двух цифр двухчастотного кода. Цепочка R5, С2 предотвращает срабатывание элементов DD1.2, DD1.3 при приеме посылки вызова с АТС. Прием кода Микросхема DD2 осуществляет прием DTMF кода через СЗ, R7. На выходе дешифратора DD3 появляется высокий уровень, соответствующий набранной на тастатуре ТА цифре. Раскодировка первой и второй цифры реализованы аналогично схеме, описанной в предыдущем разделе (устройство защиты с двухзначным импульсным кодом). В случае правильного приема двух цифр кода, диод VD11 блокирует включение ключа защиты DA2. Временное включение запрета После приема первой цифры кода на выходе 3 DD3 появляется высокий уровень, и начинается заряд емкости С8 через R11. Приблизительно через 5 секунд, через R12, происходит включение ключа запрета DA2. Линия шунтируется специально расчитанной емкостью С7, что обеспечивает подавление дальнейших DTMF-посылок набора более чем на 20 дБ. Это не позволяет аппаратуре АТС однозначно воспринять номер в частотной форме.
Таблица 4. Список деталей схемы устройства кодированного доступа к линии двухзначным DTMF-кодом.
| Элемент схемы | Номинал | ||
| DA1.DA2 | 1014КТ1А-В | R1 | 10М |
| DD1 | К561ЛА7 | R2 | 1М |
| DD2 | 1008ВЖ18 | R3 | 390К |
| DD3 | К561ИД1 | R4 | 5.6М |
| DD4 | К561ЛН2 | R5 | 1М |
| ZQ1 | 3579,5 кГц | R6 | 1,5М |
| VD1.VD2 | КД102А | R7 | 100К |
| VD3,VD4 | Д814А1 | R8 | 100К |
| VD7 | КС 147 | R9 | З00К |
| VD5,VD6,VD8-VD12 | КД522Б | R10 | 1К |
| С1 | 220,0 мкФх 10В | R11 | 4.7М |
| С2 | 1,0 мкФ | R12 | 1,5М |
| СЗ.С4 | 0,1 мкФ | R13 | 1М |
| С5,С6,С8 | 1,ОмкФ | R14 | 1М |
| С7 | 220,0 мкФх 10В | R15 | 100К |
Отключение системы запрета После того, как трубка будет положена на аппарат, напряжение на С7 будет плавно нарастать до значения 60 В, что, в свою очередь, вызовет переход датчика напряжения DD1.1 в исходное состояние, разряд емкости С2 через R4 и, далее, отключение DA1 (а значит отключение микросхем DD2, DD3, DD4 от источника питания 9 В). Схема переходит в исходное состояние. Для правильного применения блокиратора частотного набора необходимо выполнять схожий с предыдущей схемой алгоритм: • снять трубку ТА, услышать ответ станции 425 Гц; • выдержать паузу 2-3 секунды; • набрать код на тастатуре ТА (естественно, аппарат должен быть переключен в режим тонового набора — набора номера в DTMF форме); • осуществить кратковременный сброс линии и вновь дождаться сигнала ответа станции 425 Гц; • набрать необходимый номер и установить связь. Следует учитывать невозможность запитывания микросхемы DD2 от телефонной линии, так как она потребляет более 10 мА, поэтому в схеме применяется два источника питания: • от линии, для питания DD1 — С1, VD4; • от элемента 9 В, для питания DD2, DD3, DD4. Данная схема может рассматриваться как модельная для конструирования устройств защиты с DTMF-кодом, а также — как отдельное устройство для избирательной защиты телефонных аппаратов, работающих только в тоновом (DTMF) режиме. 4.11. Схема кодового доступа к телефонной линии с 3-х значным последовательным кодом Данное устройство подробно описано в [2]. Особенностями схемы являются: • наличие внутреннего источника питания для подключения к ТА и формирования импульсов кода; • полное отключение телефона в случае неправильного приема кодовой посылки. Устройство кодового доступа может применяться как для защиты проводных линий связи (с небольшой длиной шлейфа), так и для защиты радиотелефонов в случае установки вблизи базового блока. Код меняется механическим путем (подключением соответствующих выходов микросхем). В состав схемы входят: • дешифратор — DD 1, DD2, DD3; • узел приема посылки вызова с АТС — Cl, R2, VD1, VD2, С2, VD3, DD6.1, VD5; • узел приема импульсов кода — DD6.4, DD6.3, С5, С4, VD6, R6, R7; • ключ подключения телефона к линии — VD27-VD30, DA1 с элементами управления R14, VD25, R15, VD26, С16, VD24, VT2, R16, DD4.4; • источник питания схемы 8В — VD33, R23, C18.VD34; • внутренний источник питания 40-60В для формирования импульсов кода на элементах VD32, R22, С17, VD31, R20; • встроенные ловушки R9, С6, R13, Cl I, R19, С14. Принцип работы схемы заключается в следующем. По наличию счетчиков DD1-DD3 можно сделать вывод, что данная схема предназначена для приема и дешифрации 3-х значного кода (999 вариантов). Счетчики работают последовательно, при правильной первой цифре счетчик DD1 фиксирует свое состояние через диод VD 10, разрешая счет (прием второй цифры) за счет появления низкого уровня на выходе элемента DD4.1, входе 15 DD2. Далее, при правильном наборе второй цифры счетчик DD2 фиксирует свое состояние через диод VD 18, разрешая счет микросхеме DD3. И далее, если код принят правильно в целом, на выходе элемента DD5.4 появляется напряжение логической единицы, которое через DD4.4 закрывает VT2, открывая таким образом DA1, и мост VD27-VD30 подключает телефон ТА к линии. В исходном состоянии ключ DA1 закрыт, и телефон ТА подключен лишь к внутреннему источнику питания (VD32, R22, С17, VD31, R20). При снятии трубки телефона (в любом режиме: входящая или исходящая связь) с помощью делителя R5, R4 счетчик DD1 подготавливается к счету (приему 1-й цифры кода). Во время счета, чтобы микросхема DD1 не обнулилась, через цепочку RIO, C7, VD14, VD15, С9, DD4.3 происходит поддержание логического нуля на входе 15 DD1. Одновременно через DD6.2, R3, VT1, VD7 запирается входной узел. При входящей связи посылка вызова 25 Гц поступает для формирования на входной узел Rl, Cl, R2, VD1, VD2, С2, VD3 и через DD6.1, VD5 приоткрывает в такт поступления посылок вызова с АТС ключ DA1, VD27-VD30, пропуская переменное напряжение вызова на телефон ТА, но в паузе между звонками вновь закрывает ключ DA1. Таким образом, снимая трубку ТА при поступлении вызова в паузе между звонками, чтобы телефон "схватил" линию необходимо набрать код. Цепочки ловушек R9 С6, R13 С11, R19 С14 расчитаны таким образом, чтобы исключить возможность последовательного подбора кода. Изменение кода производится механически путем подключения входов DD4.1, DD5.1, DD5.3 к выходам соответствующих счетчиков. При указанных на схеме номерах выводов код допуска в линию — 326. Изменение кода можно произвести с помощью таблицы (Таблица 5). Подключение элементов ловушек производится на любые свободные выходы DD1-DD3. При неправильном наборе какой-либо цифры кода соответствующая микросхема счетчика блокируется, и повторный набор кода возможен после того, как трубка положена на аппарат, и выдержана пауза в 10-15 с. Длительность паузы определяется емкостью СЗ. Данная схема расчитана на небольшую длину охраняемого шлейфа (до 200 м), вследствие того, что источник питания С 17 запитывается от линии (т.е. расчитан на достаточно низкий ток потребления). Размер платы 100х60 мм, подключение к линии осуществляется тремя разъемами. Единственным условием является использование телефонов II, III групп сложности с потреблением от линии не более 50-80 мкА. В режиме ожидания вызова вся схема потребляет не более 50 мкА, а в режиме приема вызова или обработки кода до 150-200 мкА. Номиналы элементов приведены в таблице 6.

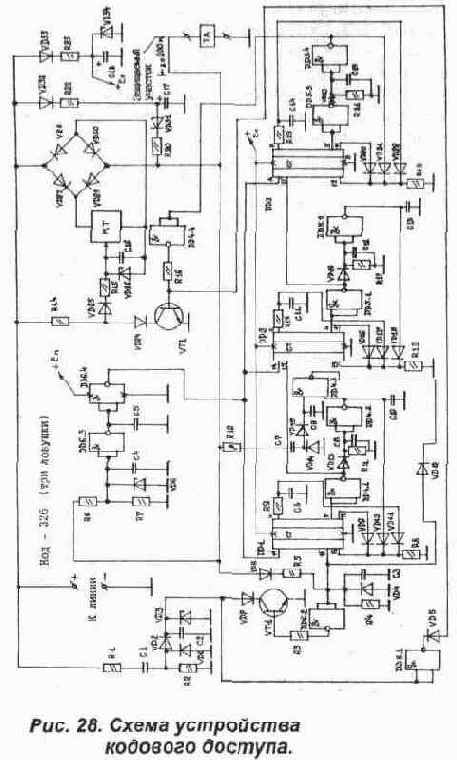

Таблица 5. Правила задания кода доступа.
| Первая цифра | Вторая цифра | Третья цифра | |||
| номер выхода DD1 | Код | номер выхода DD2 | Код | номер выхода DD3 | Код |
| 2 | 1 | 2 | 1 | 2 | 1 |
| 4 | 2 | 4 | 2 | 4 | 2 |
| 7 | 3 | 7 | 3 | 7 | 1 |
| 10 | 4 | 10 | 4 | 10 | 4 |
| 1 | 5 | 1 | 5 | 1 | 5 |
| 5 | 6 | 5 | 6 | 5 | 6 |
| 6 | 7 | 6 | 7 | 6 | 7 |
| 9 | 8 | 9 | 8 | 9 | 8 |
| 11 | 9 | 11 | 9 | 11 | 9 |
Таблица 6. Список деталей системы кодового доступа.
| Микросхемы | DD1.DD2.DD3 | К561ИЕ8 |
| DD4, DD5, DD6 | КР561ЛА7 | |
| DA1 | КР1014КТ1А(В) | |
| Транзисторы | VT1 | КТ315Г |
| VT2 | КТ503Е(КТ315И) | |
| Стабилитроны | VD3, VD4, VD6,VD14, VD26, VD34 | Д814А1 |
| Диоды | VD1, VD2, VD7, VD8, VD24, VD25,VD27-VD30,VD31, VD32, VD33 | КД102А |
| Конденсаторы | С1.С2.С4, С7.С10.С13, С16, С9 | ЮООпф |
| СЗ, С5.С8.С12.С15 | 0.1мкФ | |
| С6, С11, С14 | 0.68мкФ | |
| С17 | 10.0ОмкФхбЗВ | |
| С18 | 2200.0мкФх10В | |
| Резисторы | R1.R8.R12, R18.R11.R17, R21, R10 | 4.7М |
| R2, R3, R4, R7 | 1.5М | |
| R6, R9, R13, R19, R16, R14 | 390К | |
| R5 | 10М | |
| R15, R20, R23 | 130К |

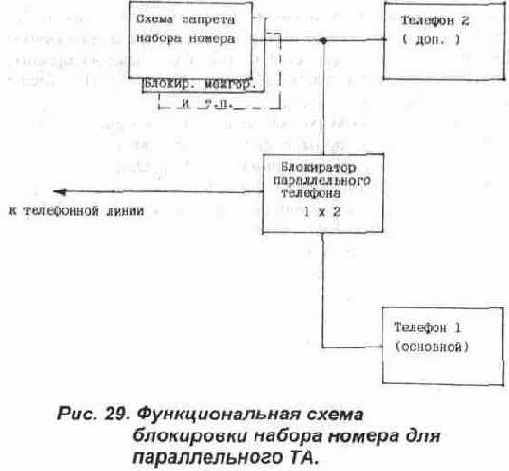

4.12. Совмещение схем защиты с блокиратором параллельного телефона Составной частью комплекса мероприятий по предотвращению нелегального коммерческого использования телефонных линий является ограничение доступа к ним посторонних лиц. Зачастую, проблема доступа возникает при эксплуатации на одной линии нескольких параллельных телефонных аппаратов. В этом случае кроме обычных неприятных моментов (таких как : прослушивание разговора, подзвякивание телефона во время набора номера на параллельном аппарате и т.п.) возникает возможность беспрепятственной городской и междугородней связи с любого параллельного аппарата. Если счета на оплату разговоров не персонифицируются, то это позволяет проводить свои личные разговоры за счет предприятия, фирмы и т.д. Одним из вариантов решения задачи по защите линий является использование совмещенных схем блокираторов параллельного телефона и различных устройств защиты (запрет набора номера, запрет междугородней связи и т.п.). На Рис. 29 приведена функциональная схема блокировки набора номера для параллельного телефонного аппарата.

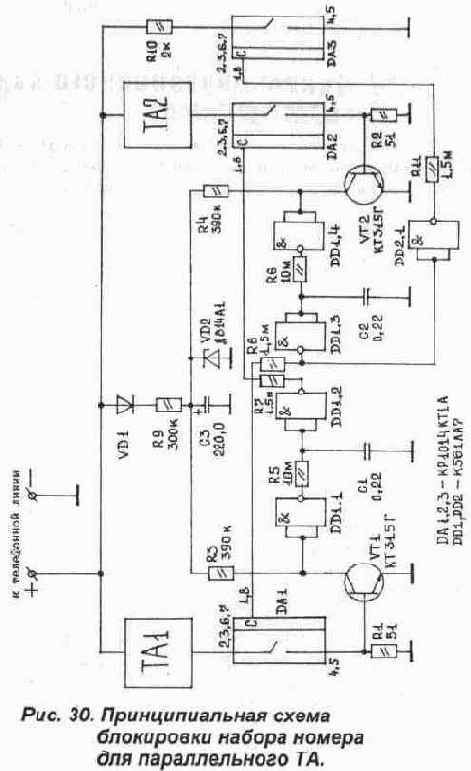

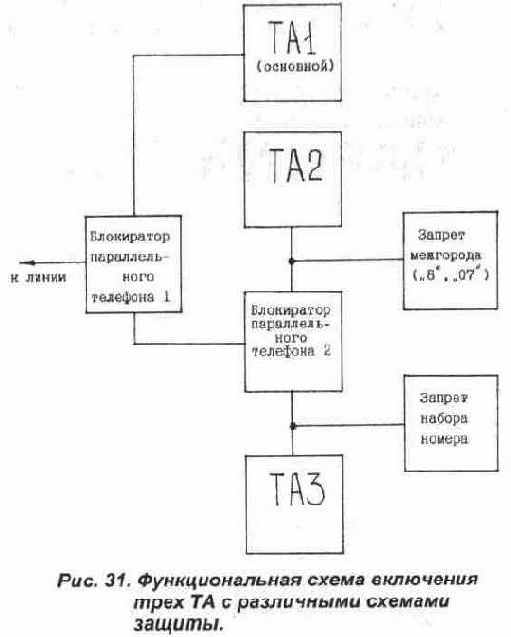

Особенностью схемы является беспрепятственное прохождение сигнала вызова на оба ТА, подключенных через блокиратор 1х2. При исходящей связи подъем трубки на основном ТА приводит к обесточиванию цепи второго дополнительного телефона, а также схемы блокировки набора номера (в качестве которой может выступать схема защиты любого типа). Такой подход позволяет избирательно подключать устройства защиты на любой ТА. В качестве примера рассмотрим принципиальную схему блокировки (запрета) набора номера для параллельного ТА, приведенную на Рис. 30. В соответствии с данной схемой основной телефонный аппарат ТА1 обладает возможностью как входящей, так и исходящей (оплачиваемой) связи без ограничений. В свою очередь, для дополнительного параллельного ТА2 остается только входящая (бесплатная) связь. При этом разговоры абонентов ТА1 и ТА2 взаимно не прослушиваются. В состав схемы входят следующие каскады. 1) Блокиратор параллельного телефона: • ключи блокировки—DA1,DA2; • датчики тока — R1, R2; • узлы формирования — VT1, R3, VT2, R4, DD1.1.DD1.4; • цепи фильтрации вызова 25 Гц — R5, С1, R6,C2,DD1.2,DD1.3; • цепь питания от телефонной линии — VD 1, R9, СЗ, VD2. 2) Телефонные аппараты: • ТА1—основной; • ТА2 — дополнительный. 3) Схема запрета набора номера: • ключ блокировки—DA3; • нагрузочное сопротивление—R 10; • цепь включения запрета — DD2.1, R11. Работа схемы происходит следующим образом. Входящая связь При поступлении вызова с АТС звонят оба телефонных аппарата ТА1, ТА2, так как ключи DA1, DA2 открыты положительным напряжением, поступающим с выходов DD1.2, DD1.3. Цепи фильтрации вызова R5, С1, R6, С2 не позволяют переключить элементы DD1.2 и DD1.3 с единицы в ноль во время вызова 25 Гц, 100В с АТС. Ключ DA3, соответственно, разомкнут и схема запрета набора номера отключена. Если трубка была снята на ТА2, ключ DA3 подключает нагрузочное сопротивление R 10 параллельно линии, что несколько снижает громкость разговора (-10%), но в целом не оказывает серьезного влияния на входящую связь. При снятии трубки на ТА1 ключи DA3, DA2 разомкнуты, схема запрета и телефон ТА2 выключены и, соответственно, входящая связь для ТА1 остается без изменений. Исходящая связь с ТА1 Аналогично режиму входящей связи, при снятии трубки на ТА1 схема запрета и телефон ТА2 отключены от линии, поэтому связь для ТА1 проходит без каких-либо ограничений. Исходящая связь с ТА2 При подъеме трубки на ТА2 элемент DD1.3 переключается в ноль (~ через 1,5-2 с), отключая тем самым ТА1 (DA1) и включая схему запрета номера (DA3, R10). Набор номера для ТА2 становится невозможен. Количество телефонных аппаратов в данной схеме можно увеличить, подключая их в различных точках схемы (например, параллельно входящей линии, параллельно ТА1 или ТА2), получая таким образом различные комбинации функций запрета и разрешения связи для нескольких телефонов. Комбинируя несколько блокираторов параллельного телефона и несколько различных схем защиты, можно получить разветвленные цепочки подключения нескольких ТА с разными приоритетами исходящей связи. На Рис. 31 приведена функциональная схема включения трех ТА с различными схемами защиты. По этой схеме: ТА1 — входящая и исходящая связь без ограничений; ТА2 — запрет исходящей междугородной связи; ТАЗ — запрет любой исходящей связи, входящая без ограничений. Таким образом, совмещение схем блокираторов и защиты является одним из способов реальной технической (активной) защиты линий от самовольного использования.
